| I/O型 MCU - CMS16F5x |
產品概述
CMS16F5x系列MCU為CMS自主8位RISC內核MCU, 工作電壓2.5V~5.5V，提供2Kx14 Flash ROM, 32x14 Pro EE,144x8 RAM, 2路PWM輸出、1路蜂鳴器輸出，2路比較器、并具備IO休眠喚醒、低電壓復位等功能；提供SOP14/SOP16封裝。

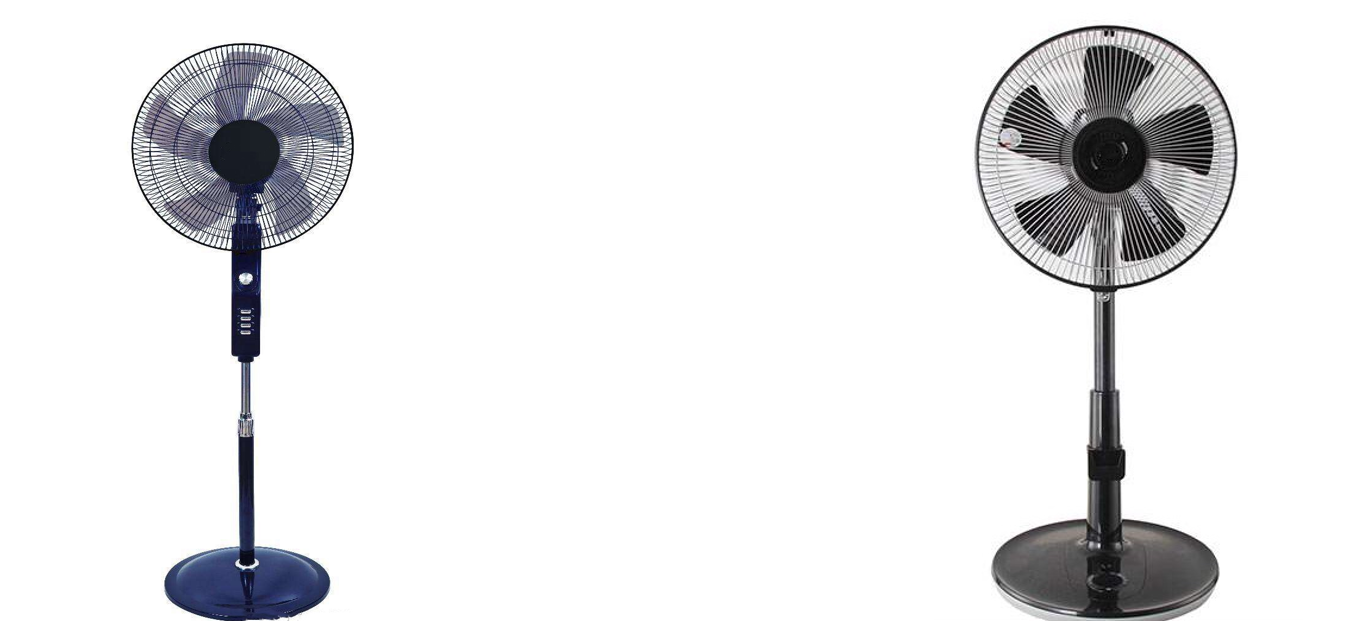

CMS16F5x系列MCU具有低功耗<1uA的特點，主要應用于電熨斗、燈飾、風扇等消費類產品領域。
|
|
特性:
- 內置32字節數據EEPROM
- 可重復擦寫100萬次
- 8位RISC內核
- Flash：2Kx14
- 通用RAM：144x8
- 8級堆棧緩存器
- 簡潔實用的指令系統（68條指令）
- 查表功能
- 內置WDT定時器
- 內置低壓偵測電路，內部復位電壓：1.8V/2.5V/3.5V
- 7個中斷源
- 3個8位定時器
- 高頻信號輸出口（CLO）
- 專用蜂鳴器輸出口，頻率可變
- 工作電壓范圍：
- 工作溫度范圍： -40℃ - 85℃
- 2種振蕩模式
- 指令周期（單指令或雙指令）
- I/O口配置
- 支持兩種工作模式：正常模式、睡眠模式
- 2路內置比較器，正端可選擇接內部參考電壓
- 2個PWM輸出口：8位PWM，10位PWM
|
| 選型表 |
| Part Name |
PIN |
Flash |
RAM |
Pro EE |
I/O |
LED |
LCD |
ADC |
Touch |
TIMER |
PWM |
COMP |
OSC |
VDD(V) |
Temp |
Package |
| CMS16F53 |
14 |
2K×14 |
144×8 |
32×14 |
12 |
-- |
-- |
-- |
-- |
3 |
1 |
2 |
XT/INTRC |
2.5~5.5 |
-40~85(℃) |
SOP14 |
| CMS16F55 |
16 |
2K×14 |
144×8 |
32×14 |
14 |
-- |
-- |
-- |
-- |
3 |
2 |
2 |
XT/INTRC |
2.5~5.5 |
-40~85(℃) |
SOP16 |
|
|
